Кессоны Титан

Оглавление:

  1. Пластиковые кессоны «Титан», назначение
  2. Каталог
  3. Преимущества и недостатки
  4. Модели. Что выбрать?
  5. Вертикальные гидроаккумуляторы Джилекс для установки в подземную емкость. Размеры
  6. Размер входного отверстия и муфты TITAN connection, количество и расположение патрубков для подачи воды и ввода электрокабеля
  7. Можно ли систему фильтрации поместить в Титан?
  8. Монтаж кессона Титан
  9. Видео презентация

Назначение пластиковых кессонов «Титан»

При обустройстве скважины на участке подумайте как:

  • Защитить источник воды от загрязнений, которые могут просочиться в шахту скважины с талыми и грунтовыми водами. Эти воды переносят как органические - канализационные стоки от септиков, помёт, останки птиц, грызунов, насекомых, сокровища из компоста, так и неорганические загрязнения - удобрения и химию для растений, непереработанную бытовую химия из септика, бензин и масло с ближайшей дороги или автостоянки.
  • Вынести из дома габаритное и шумное оборудование, для оптимизации жилой и хозяйственной площади в доме - гидробак, фильтрационное оборудование, оборудование для обеззараживания воды, управляющую автоматику.
  • Предохранить коммуникации от воды, морозов, грызунов.
  • Обеспечить комфортный доступ для обслуживания, ремонта и замены оборудования

Для решения этих задач оптимально подойдет пластиковый кессон «Титан», в который поместится гидробак, автоматика, фильтры. Он избавит вас от гула и вибраций работы системы, что обычно сопровождает установку техники в доме. При необходимости подземная емкость модификации П 1800 или П 2000 послужит местом для размещения оборудования для водоподготовки, погребом для овощей или сейфом, вход в который легко замаскировать.

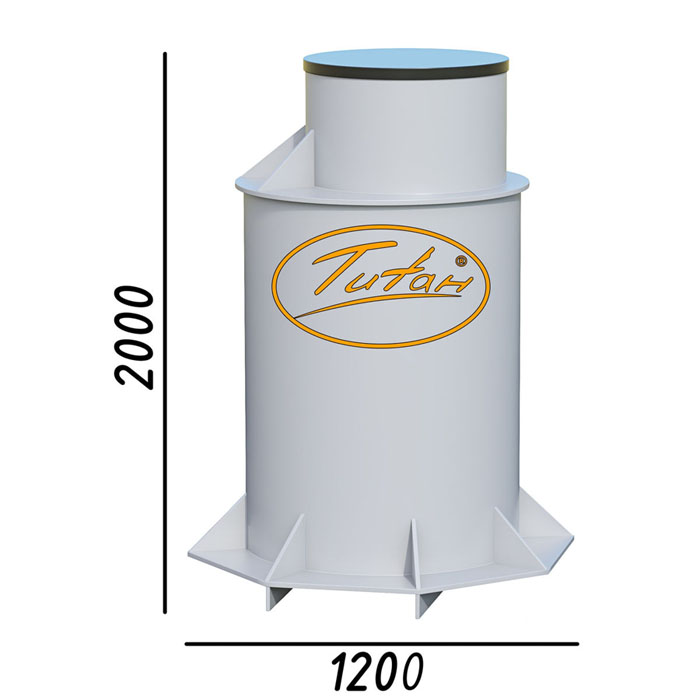

Пластиковый кессон Титан П 960

Фото 1. Пластиковый кессон Титан П 1200 с 4 вводами ПП32. На отметке -1,6 м для электрокабеля и двух шлангов с водой для дома и бани. У горловины - патрубок для летнего полива.

Каталог

Цена:
31 300
Под ключ:
от
59 470
Тип применения: для дачи Глубина трубы при подключении (см): -160 Объем гидроаккумулятора (литров): 50 Диаметр обсадной трубы : 89-168 Горловина Ø: 960×2000 Усиленное дно : Нет
Добавить к сравнению
Цена:
38 300
Под ключ:
от
63 300
Тип применения: для коттеджа Глубина трубы при подключении (см): -160 Объем гидроаккумулятора (литров): 100 Диаметр обсадной трубы : 89-168 Горловина Ø: 1200×2000 Усиленное дно : Нет
Добавить к сравнению
Цена:
51 300
Под ключ:
от
85 300
Тип применения: для загородного дома Глубина трубы при подключении (см): -160 Объем гидроаккумулятора (литров): 200 Диаметр обсадной трубы : 89-168 Горловина Ø: 1500×2000 Усиленное дно : Нет
Добавить к сравнению

Преимущества кессона для скважины «Титан»

  • На все модификации изделий из высококачественного европейского полипропилена предоставляется гарантия от производителя сроком на 1 год.
    Кессон Титан, смонтированный компанией SuperSeptic, прослужит Вам 60 лет, что значительно превысит срок службы скважины в 15-20 лет.
  • В сравнении с аналогами гарантирует 100% защиту воды в скважине от попадания грязи и, наоборот, от проникновения воды в емкость из полипропилена вдоль обсадной трубы.
    Производители предусмотрели в конструкции герметичную резиновую муфту TITAN connection, крепящуюся к дну двумя фланцами. Она выдерживает давление воды при установке в плывун. Отверстие в дне для обсадной трубы, муфта TITAN connection, подготавливаются заранее на производстве. Отводные патрубки ПП32 врезаются в цехе или на месте по желанию заказчика.

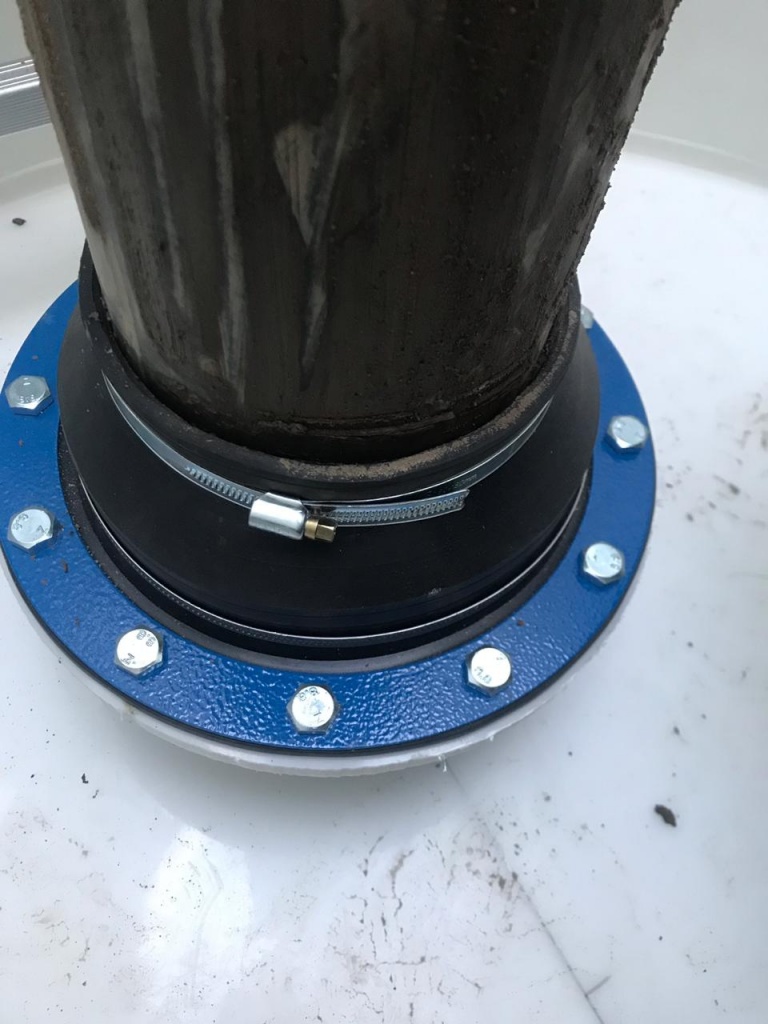

    Муфта для кессона Титан connection
    Фото 2. Муфта для кессона Титан connection для трубы диаметром 159 мм
  • Подземная ёмкость имеет дополнительные укрепления в виде сверхпрочных металлопластиковых ребер жёсткости. Под давлением со стороны грунта она не деформируется. Дно также усилено.
  • Предусмотрены грунтозацепы против всплытия при высоком уровне грунтовых вод - дно шире тела на 150-200 мм.
  • Бак оборудован противоскользящей алюминиевой лестницей. Ей можно пользоваться в любое время года без опасения получить травму.
  • Экология на вашем участке всегда будет в пределах нормы, ведь качественный полипропилен из первичного сырья не выделяет вредных веществ.
  • Не ржавеет, не гниет

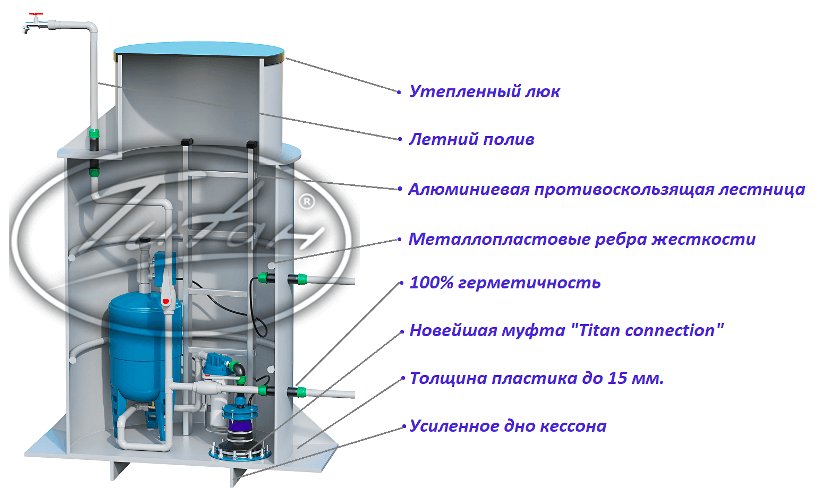

Схема кессона для скважины Титан преимущества

Фото 3. Преимущества пластикового кессона Титан

Недостатки

При повышенных нагрузках из вне, возможностях наезда автотранспорта, предусмотреть расходы для монтажа разгрузочной плиты с усиленным люком.

Модели кессона Титан

Модель Размеры ДхВ Для гидроаккумулятора объемом, л Рейтинг популярности
П 960 960х2000 50 2
П 960 Лонг 960х2500 50
П 1200 1200х2000 100 1
П 1200 Лонг 1200х2500 100
П 1500 1500х2000 200 3
П 1500 Лонг 1500х2500 200
П 1800 1800х2300 возможно разместить систему водоподготовки
П 2000 2000х2300

Какую модель выбрать?

Выбор делайте исходя из оборудования, которое планируете разместить внутри. Чаще всего из габаритного оборудования в кессон Титан устанавливают гидроаккумулятор. Каждый раз для пополнения водой частично опустошенной ёмкости срабатывает насос, стоимостью 20 000 – 100 000 р. Чем больше вы пользуетесь водой, тем насос включается чаще. И чем быстрее иссякает запас воды в гидробаке, тем быстрее изнашивается насос. Большой гидроаккумулятор с кессоном для его установки помогают насосу прослужить дольше.

Поясним на примере.

Реальный объем воды в баке составляет всего 1/3 от его объема, остальные 2/3 занимает мембрана с воздухом. Если вы выбираете бак емкостью 50 л, то реальный объем воды в нем составит только 15 л, а если бак на 200 л, то уже – 70 л. Для семьи из 5 человек, потребляющей в сутки около 1000 л, подойдет бак объемом 200 литров, который обеспечит срабатываний насоса в количестве 14 раз в сутки. При установки бака на 50 литров, насос будет включаться около 66 раз в сутки.

Другое важное назначение гидробака - аккумуляция резерва воды, который будет Вам доступен при отключении электричества

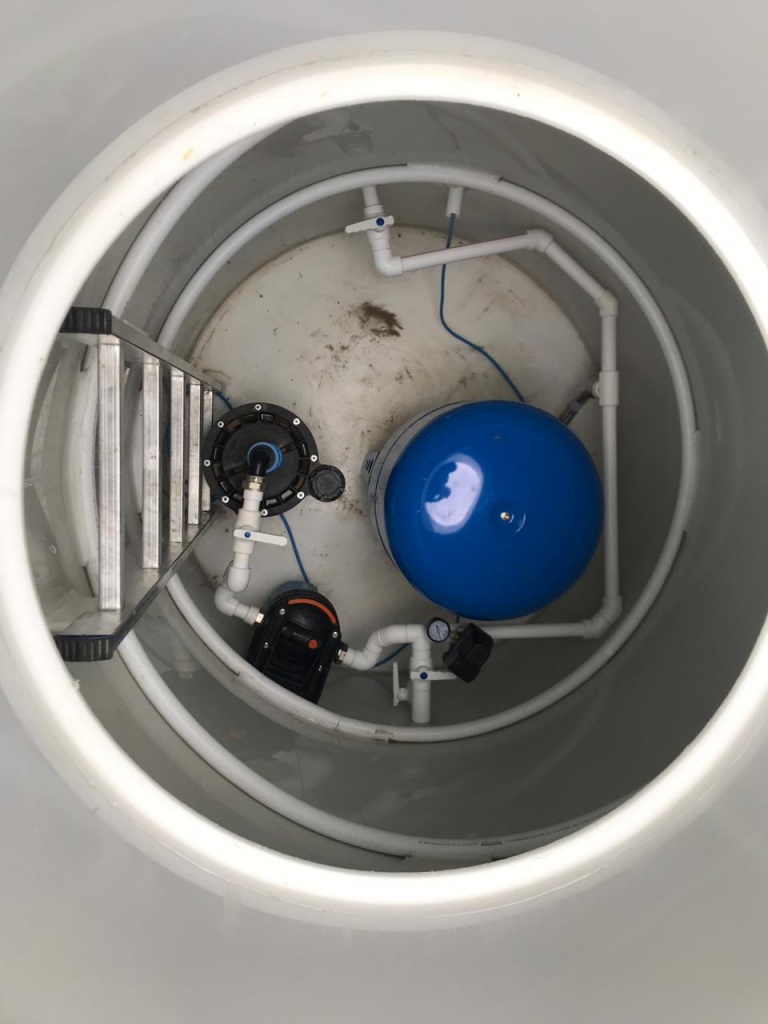

внутренний вид кессона для скважины Титан П1200

Фото 4. Кессон Титан П 960 с установленным вертикальным гидроаккумулятором 50 литров (диаметр 350 мм), механическим фильтром грубой очистки, реле давления, манометром

Выбор модели Титан от объема гидроаккумулятора:

Объем гидробака, л Реальный объем воды, л Кол-во спусков воды в унитазе, раз Модель кессона
50 15 2,5 П 960
100 33 5 П 1200
200 72 12 П1500
Система водоподготовки П 1800
П 2000

Гидроаккумуляторы Джилекс для кессона

Фото 5. Вертикальные гидроаккумуляторы Джилекс для установки в подземную емкость

Можно ли систему фильтрации поместить в Титан?

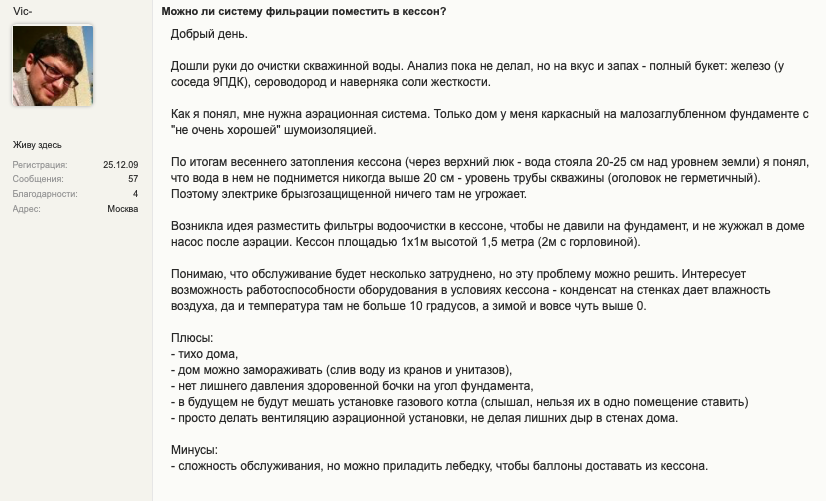

Фото 6. Вопрос из форума: Можно ли систему фильтрации поместить в Титан?

Скрин. Вопрос из форума про размещение системы водоподготовки в кессоне

Ответ:

Да, возможно в моделях большого диаметра П 1800 и П 2000. Желательно емкость дополнительно утеплить и обустроить вентиляцию для уменьшения образования конденсата. Температурный режим помещения для работы системы водоподготовки необходимо уточнять заранее, как правило он не должен быть ниже 4 градусов. Заданный режим возможно экономно поддерживать электрическим обогревателем с термодатчиком. Слив промывки из системы подключить к летнему патрубку и направить самотеком в ближайший дренажный колодец.

Система водоподготовки для скважины

Фото 7. Освободите помещение, убрав элементы водоподготовки в кессон большого размера.

Размер входного отверстия и муфты TITAN connection, количество и расположение патрубков для подачи воды и ввода электрокабеля

Узнайте следующие детали:

  • диаметр кондуктора или обсадной трубы над землей - указывается в паспорте скважины. Проверьте цифры с помощью рулетки. Как правило цифры лежат в пределах 129 -159 мм
    Диаметр обсадных труб для скважины
    Фото 8. Диаметр обсадных труб для скважины различный
  • Посчитайте, сколько Вам необходимо патрубков ПП 32 для распределения воды воды и как они должны располагаться. Как правило делают 3-4 штуки для дома, бани, наружного полива и электрокабеля.

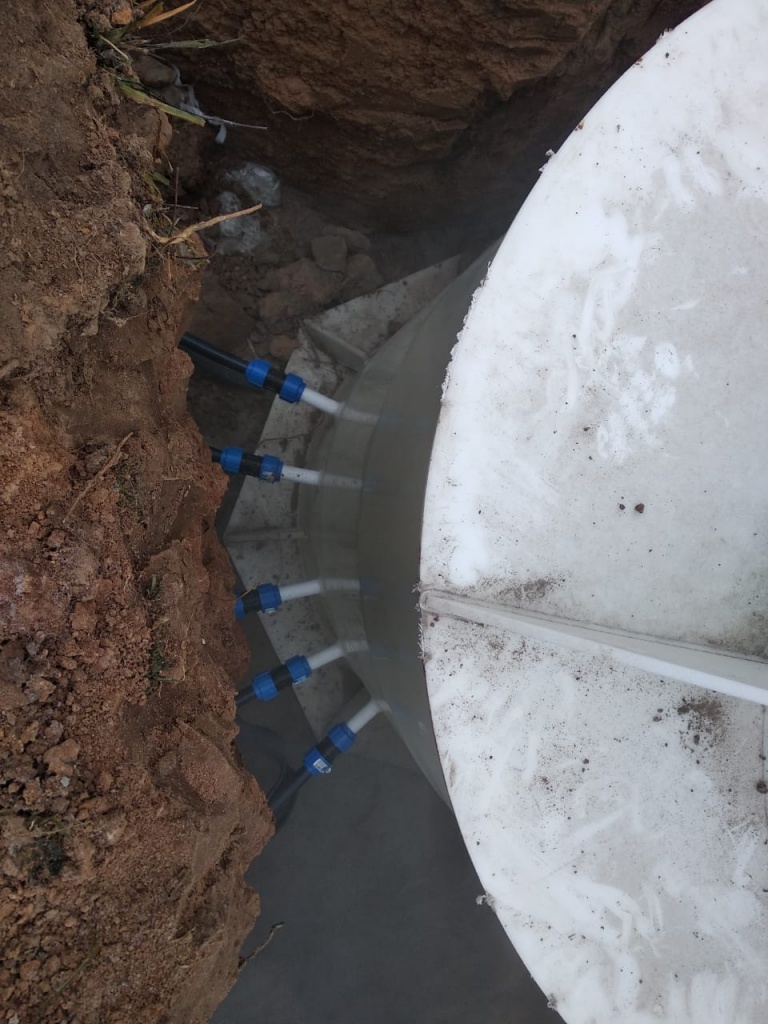

    кессон для скважины Титан П 1500
    Фото 9. 5 патрубков в Титане П 1500 на 4 дома для базы отдыха в Волоколамском районе

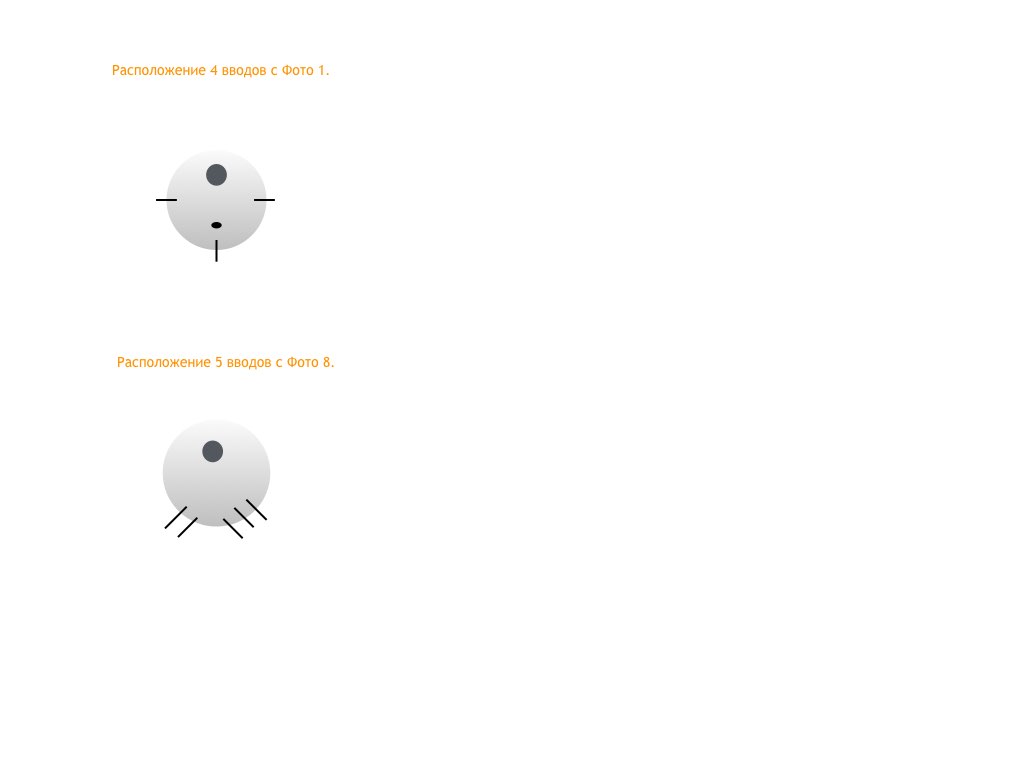

Фото 10. Количество и расположение вводов определяется заказчиком

Расположение вводов ПП32 в Титане

Монтаж кессона «Титан»

  • Подготовьте котлован на 500 мм больше диаметра и высоты Титана - увеличенный размер котлована создаст избыточное давление на пластик при обсыпке и трамбовке.
    Размер котлована:
    • П 960 1500х2100, объем грунта 4,5 м3, вес грунта 8,1 тонна
    • П 1200 1700х2100, объем грунта 6,07 м3, вес грунта 10,9 тонны
    • П 1500 2000х2100, объем грунта 8,4 м3, вес грунта 15,0 тонн
    Заранее определите, что делать с глиной из котлована - раскидать на месте или вывезти с участка. Для того, чтобы перетащить 8-15 тонн грунта на 10-50 метров к воротам, потребуется дополнительное время и люди.
    Камаз для вывоза глины объемом 8,0 м3
    Фото 11. Камаз для вывоза глины объемом 8,0 м3
  • Очистите обсадную трубу от грязи и ржавчины
  • Подготовьте песчаную подушку 100 мм
  • Раскрутите болты и разберите фланцевое соединение внутри Титана
  • Установите кессон, предварительно отрезав необходимый размер обсадной трубы
  • Наденьте плотно резиновое кольцо к нижнему фланцу
  • Оденьте ответный фланец
  • Установите лестницу

Особенности засыпки Титана

  • Установите 2 трубы диаметром 32-50 мм и высотой 2100 мм по углам для снижения давления грунтовых вод
  • Обсыпьте песко(5)-цементной(1) смесью и тщательно утрамбуйте первые 400 мм до патрубков ПП 32
  • Соедините патрубки со шлангами (траншеи должны быть заранее подготовлены)
  • Утеплите верхнюю часть кессона
  • Продолжайте обсыпать котлован с проливкой и трамбовкой через каждые 300 мм

Готовая смесь песко-цемента в мешках позволит произвести монтаж более качественно, так как невозможно у котлована также тщательно перемешать песок и цемент

Компания SuperSeptic монтирует «Титан» в течение нескольких лет, имеет несколько положительных отзывов.
